36-2181t/h
50-560mm
成品粒度:6-25mm
适用物料:河卵石、鹅卵石、花岗岩、白云石、石灰石、青石、硅石、铝矿石、铁矿石、煤矸石、石英石、方解石等

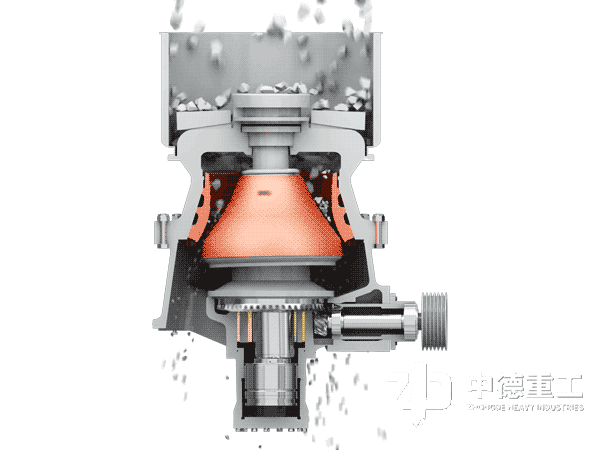

1、当单缸破碎机圆锥破空转时,偏心套组件“抱着”主轴组件和随大齿轮一同公转,当物料加入到破碎腔后,主轴总成(主轴、内锥)在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动,同时缓慢的旋转。物料被摆动的内锥挤压破碎。支撑套与架体连接处靠液压缸压紧,当破碎机内落入金属块等不可破碎物体时,单缸的动锥由底部液压活塞托起,起到排放口调整和过铁保护、反复起落排除堵矿的作用。
2、单缸液压圆锥式破碎机的主要运转部件为电动机、小齿轮、大齿轮组件(大齿轮、大齿轮架、偏心钢套)、偏心套组件(偏心缸套、偏心铜套)和主轴组件(主轴、内锥、内锥衬板)。工作时,由电动机带动小齿轮运转,小齿轮带动大齿轮运转,大齿轮组件带动偏心套组件和和主轴组件在铜衬套内公转,主轴组件在偏心铜套内以主轴的中心线可以实现自转。
该单缸液压圆锥破采用独有的破碎腔型及层压破碎原理,颗粒间的破碎作用更合理到位,从而设备的生产能力更强,产量更高,成品中多棱角立方体所占比例更多,针片状石子个更少,级配更高端。
全自动控制系统+触屏控制模式,实时监控破碎机运行过程中的各种核心参数,保证设备运行安全,故障率更低;高质量耐磨的破碎机部件,让设备寿命更长,易损件更换率更低;双保险控制的液压与润滑系统不但起到很好的过载保护作用和润滑作用,还让设备安装、检查、维护变的更加方便快捷。

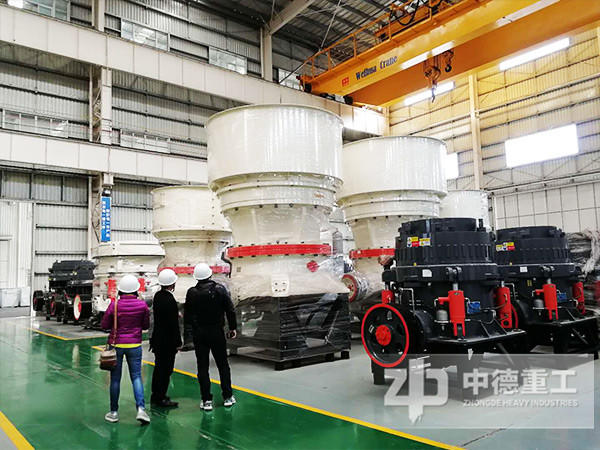

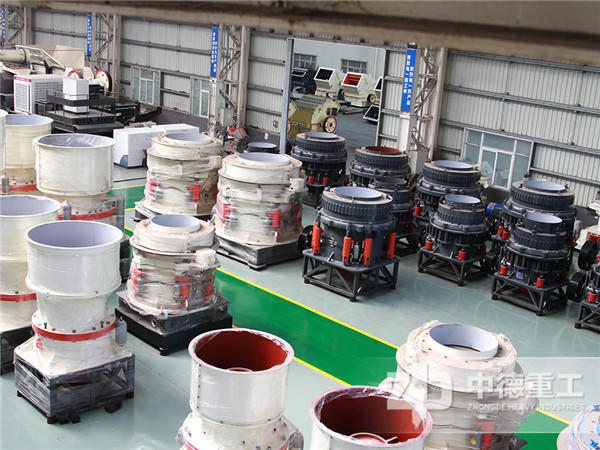

作为大型破碎机生产厂家,中德重工的生产实力雄厚,拥有自己的研发部门,三大生产厂区;可为用户提供全面完善的售前、售中、售后服务,可为用户免费安装、调试设备,让用户买的放心,用的舒心。
该设备采用为采用新型技术研发制造的新一代破碎机设备,采用动力设备技术先进,能耗低;密封技术先进,产生粉尘少数,再加上配备了除尘降噪装置,让设备的整个生产过程都能处在一个环保的环境中。
SC单缸圆锥破中碎系列技术参数:
型号 | 腔型 | 给料口尺寸 (mm) | 最大进料尺寸 (mm) | 最小排料口尺寸 (mm) | 电机功率 (kw) | 处理能力(t/h) |
SC100S | C1 | 250 | 200 | 22 | 90 | 85-170 |
C2 | 200 | 160 | 19 | 70-130 | ||
SC160S | C1 | 360 | 290 | 25 | 160 | 125-345 |
C2 | 300 | 240 | 22 | 108-305 | ||
SC250S | C1 | 450 | 360 | 35 | 250 | 267-605 |
C2 | 400 | 320 | 29 | 225-515 | ||
SC315S | C1 | 560 | 450 | 41 | 315 | 349-1050 |
C2 | 500 | 400 | 38 | 318-892 |
SC单缸圆锥破细碎系列技术参数:
型号 | 腔型 | 给料口尺寸 (mm) | 最大进料尺寸 (mm) | 最小排料口尺寸 (mm) | 电机功率(kw) | 处理能力 (t/h) |
SC100 | F1 | 150 | 120 | 10 | 90 | 45-135 |
F2 | 90 | 70 | 10 | 43-118 | ||
F3 | 38 | 30 | 4 | 25-40 | ||
SC160 | F1 | 200 | 160 | 13 | 160 | 69-215 |
F2 | 115 | 90 | 10 | 57-184 | ||
F3 | 35 | 25 | 70-90 | |||
SC250 | F1 | 215 | 170 | 16 | 250 | 116-396 |
F2 | 110 | 90 | 13 | 117-194 | ||
F3 | 38 | 30 | 100-125 | |||
SC315 | F1 | 275 | 220 | 16 | 315 | 177-662 |
F2 | 175 | 140 | 16 | 162-552 | ||
F3 | 85 | 70 | 13 | 175-325 | ||
SC560 | F1 | 300 | 240 | 22 | 560 | 448-1512 |
F2 | 195 | 155 | 19 | 380-1373 | ||
F3 | 90 | 70 | 13 | 357-912 | ||
SC750 | F1 | 370 | 295 | 25 | 750 | 394-2181 |
F2 | 300 | 240 | 19 | 342-2020 | ||
F3 | 230 | 185 | 16 | 267-1814 | ||
F4 | 120 | 95 | 13 | 248-1165 | ||
F5 | 85 | 70 | 10 | 185-1170 |
注:产量根据不同物料,进料粒度等因素其结果将有所不同
圆锥式破碎机是采用层压破碎的原理将物料破碎成需要粒度的设备,与同类机型相比具有产量高、物料粒型方正、故障率少等优点,适用于各种矿石物料的破碎工作、建筑建材砂石骨料的加工、金刚砂、机制砂以及各种冶金渣等物料的中碎和细碎工作。
圆锥机130指的是进口尺寸为130mm的圆锥破碎机,它采用层压破碎的原理将物料破碎成需要粒度的设备,与同类机型相比具有产量高、物料粒型方正、故障率少等优点。
单缸圆锥破石机采用世界上先进破碎技术研制而成,集机械、电气、液压、智能控制技术于一身,使之迅速在圆锥破碎机中站到头等地位,在整个破碎机中有着举足轻重的位置。
