制砂机

60秒级人工响应 / 30分钟内给予技术答复 / 24小时免费提供方案

制砂机

"石打石"与"石打铁"两种制砂模式自主切换,成品粒型更优,制砂效率更高
进料粒度

进料粒度35-60mm

生产能力

生产能力12-400t/h

适用物料:鹅卵石、河卵石、石英砂、花岗岩、玄武岩、铁矿石、石灰石、方解石、石英石、磨料、耐火材料、混凝土骨料等

制砂机简介

制砂机又称直通冲击式破碎机,主要用于为高速公路、铁路、高层建筑、市政工程、水电大坝建设等用砂行业提供质砂石骨料。经它处理后的砂石细料5mm以下的粒度可达85%以上,颗粒均匀、级配较佳,完全符合国家建筑砂标准。

制砂机用途

图片实拍

  • 新型HVI制砂机

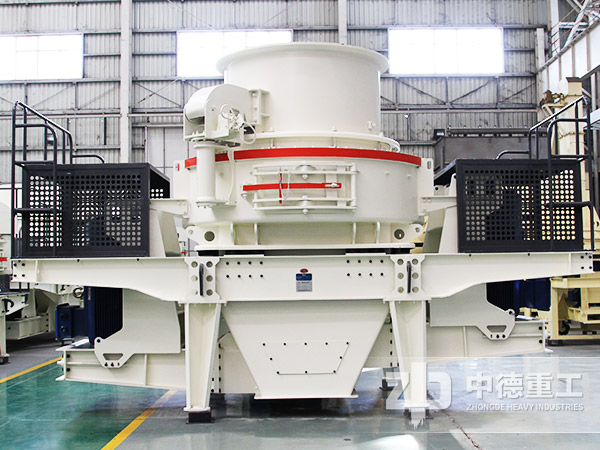

    新型HVI制砂机

  • 第三代制砂机

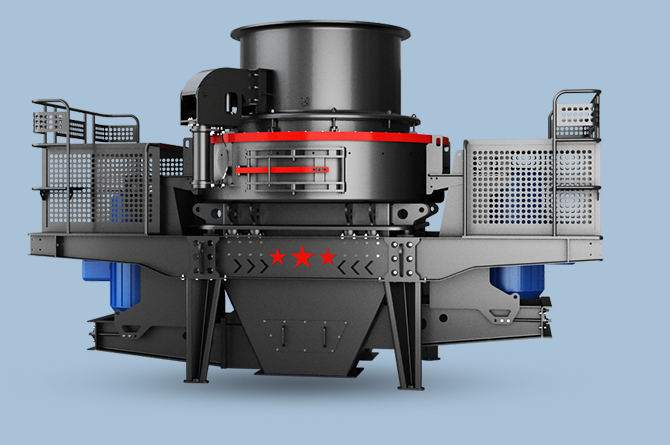

    第三代制砂机

  • TK制砂机

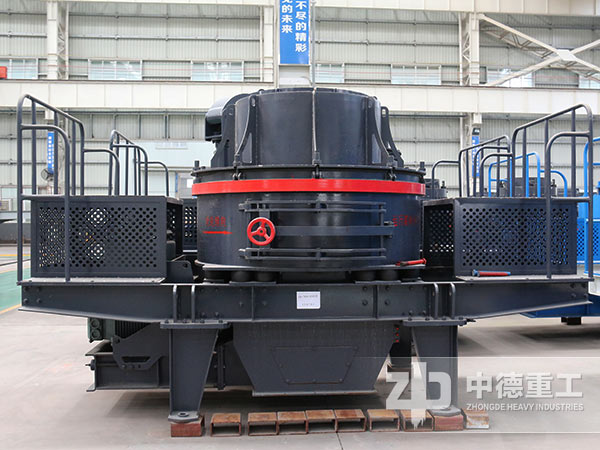

    TK制砂机

  • 制砂机生产车间

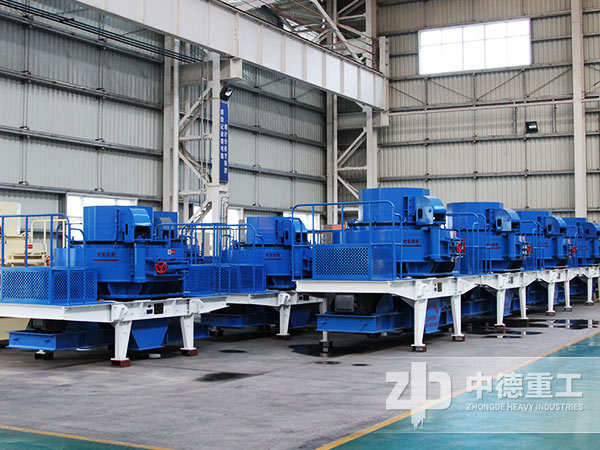

    制砂机生产车间

工作原理

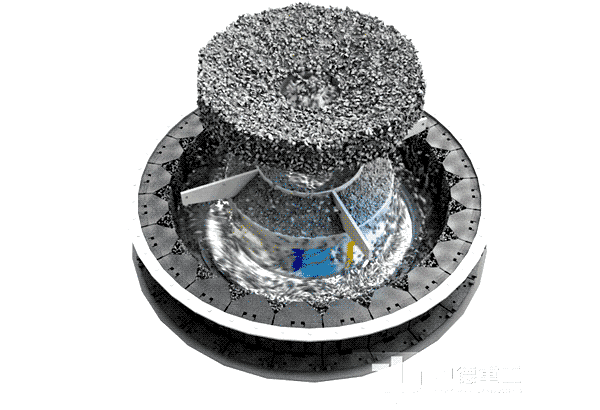

工作原理

1、物料由进料斗进入制砂机,经分料器分成两部分,一部分由分料器中间进入高速旋转的叶轮中,在叶轮内被迅速加速,以60-70米/秒的速度从叶轮三个均布的流道内抛射出去,先同由分料器四周自收落下的一部分物料冲击破碎,然后一起冲击到涡支腔内物料衬层上,被物料衬层反弹,斜向上冲击到涡动腔的顶部,又改变其运动方向,偏转向下运动,从叶轮流道发射出来的物料形成连续的物料幕。

2、这样一块物料在涡动破碎腔内受到两次以多次机率撞击、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。和循环筛分系统形成闭路,一般循环三次即可将物料破碎成20目以下。

工程案例现场

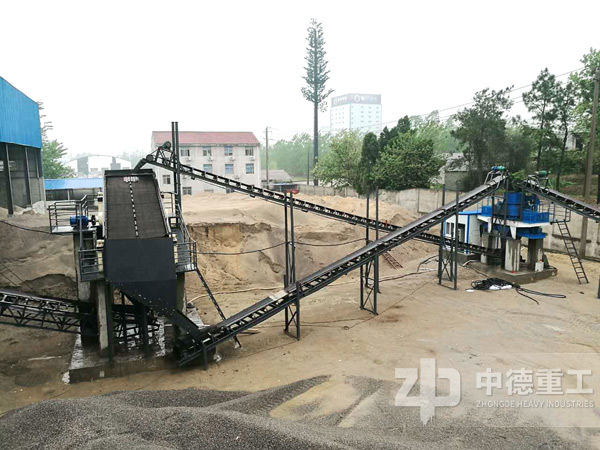

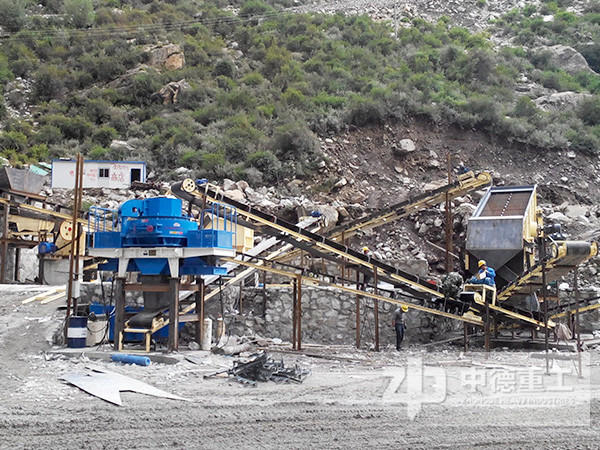

制砂机生产现场 制砂机使用现场

性能优势

  • 1 产品粒型优

    "石打石"和"石打铁"两种制砂模式的自由转换,可使制砂机的成品粒型更为优异,级配更为合理。

  • 2 投运成本低

    经制砂机破碎后的小块砂石料可直接做原料使用,无需设备的二次整形,有效节能客户成本投资。

  • 3 使用寿命长

    破碎腔撞击角度的升级改良,可大大减少制砂机耐磨件的损耗,另外,采用稀油润滑,也可有效减少设备间的摩擦,对延长设备使用起很大的作用。

  • 4 绿色环保性好

    设备涡流腔内部采用气流自循环系统,粉尘少,噪声小,符合国家绿色砂石生产要求。

技术参数

HX制砂机参数

型号规格 最大入料
(mm)
功率
(kw)
叶轮转速
(r/min)
处理量
(t/h)
外形尺寸(长×宽×高)
(mm)
ZD-06 35 2P   37-55KW 2000-3000 12-30 2500×1620×2600
ZD-07 45 4P   55-75KW 1500-2500 25-55 2700×1760×2800
ZD-09 50 4P   110-150KW 1200-2000 55-100 3900×2000×3070
ZD-10 60 4P   150-180KW 1000-1700 100-160 4600×2350×3450

VSI制砂机参数

型号 ZDVSI-7611 ZDVSI-8518 ZDVSI-9526 ZDVSI-1140 ZDVSI-1145 ZDVSI-1150
处理量
(t/h)
瀑落与中心进料 120-180 200-260 300-380 450-520 500-610 520-650
全中心进料 60-90 100-130 150-190 225-260 245-355 255-365
最大入料尺寸
(mm)
软料 35 40 45 50 50 50
硬料 30 35 40 40 45 45
转速(r/min) 1700-1890 1520-1690 1360-1510 1180-1310 1150-1300 1150-1300
双电机功率(kw) 4P   110KW 4P   180KW 4P   264KW 4P   400KW 4P   400KW 4P   500KW
外形尺寸(长×宽×高)(mm) 3700×2150×2100 4140×2280×2425 4560×2447×2778 5100×2700×3300 5500×2700×3300 5500×2700×3300
电源 380V 50HZ
润滑站 双油泵电机功率 2×0.31Kw
安全保护 双油泵互补保证供油:无油流、无油压自动停机:水冷降温:冬季电机加热启动。
外形尺寸
(长×宽×高)(mm)
820×520×1270
油箱加热器功率 2KW
