磁选机

60秒级人工响应 / 30分钟内给予技术答复 / 24小时免费提供方案

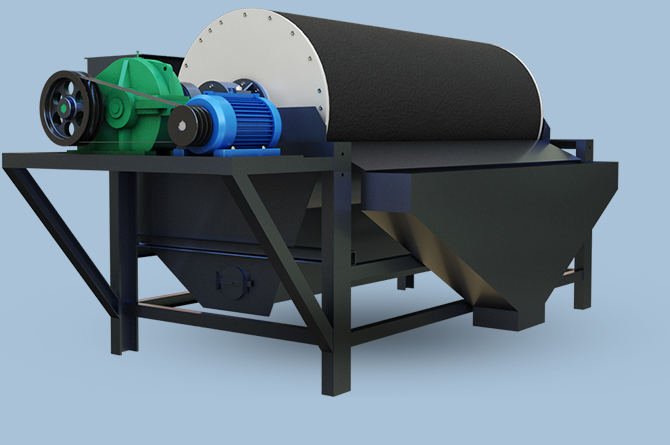

磁选机

高磁场梯度、高效率、低能耗、低投资费用、环保效果佳、自动化程度高、成品精矿品味高
进料粒度

进料粒度0-3mm

生产能力

生产能力10-280t/h

应用范围:适用于粒度3mm以下各种矿物的磁选,也用于煤、非金属矿、建材等领域的除铁作业

适应物料:赤铁矿、褐铁矿、锰矿、钢渣、云母粉、石英砂、钾长石、霞石、萤石、硅线石、锂辉石、高岭土、弱磁铁矿、磁黄铁矿、钛铁矿、精煤等

磁选机简介

磁选机是我公司自主研发的一种高效环保磁选设备,它的整体设计和研发集物理学、流体力学、磁力学于一体,磁系采用优质铁氧体材料或与稀土磁钢复合而成,具有极高的磁场强度,可以解决行业中的对除铁的高标准要求,且性能佳、造价低、不易堵塞、操作容易,是各类矿物磁选和非矿物除铁的理想选择。

磁选机作为目前使用较广泛的选铁设备、选铅设备和选锌设备,在选铁生产工艺流程中和选铅锌生产工艺流程中起着极其重要的作用。磁选机适用于粒度3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的湿式磁选,也用于煤、非金属矿、建材等物料的除铁作业。例如用于陶瓷行业中将瓷泥中混杂的铁除去,提高陶瓷产品的质量。

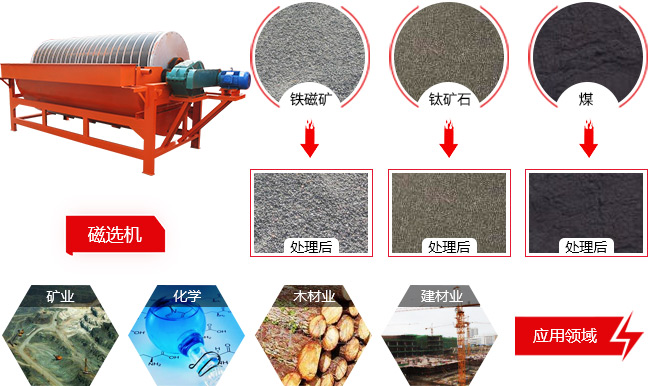

磁选机应用

磁选机分类

1、磁选机根据作业方式的不同,可以分为干式磁选机和湿式磁选机两类。湿式磁选机需要液体的协助来提升磁选效率,干式磁选机则是处理干燥磁性物质的理想设备。

2、磁选机根据槽体的不同,可分为顺流式、逆流式、半逆流式三种。顺流型磁选机的结构简单,产量大,可单台使用,可以也可多台串联使用,适用于选分粒度为6~0mm的粗粒强磁性矿石的粗选和精选作业,或用于回收磁性重介质。逆流式磁选机适宜于≤1.5mm的细粒强磁性矿物的粗选与扫选作业,回收率较高,但精矿品位较低。半逆流型磁选机可得到较高的精矿质量和金属回收率,因此被广泛于处理微细粒(小于0.2mm)的强磁性矿石的粗选和精选作业,它同样可多台串联使用,提高精矿品位。

图片实拍

  • 磁选机图片

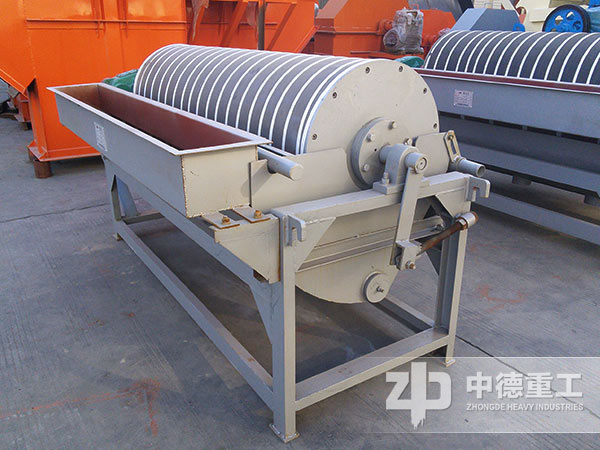

    磁选机图片

  • 湿式磁选机

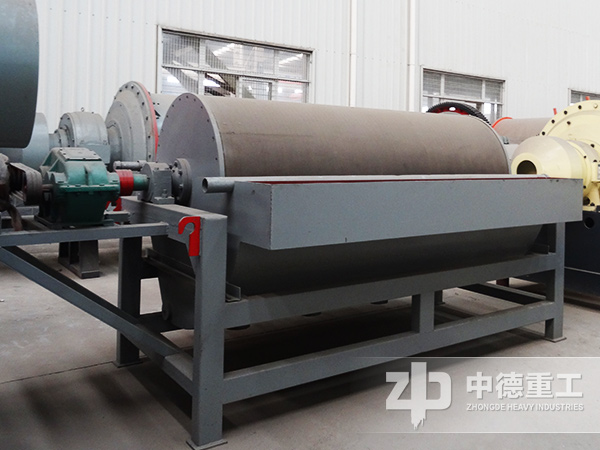

    湿式磁选机

  • 多台磁选机展示

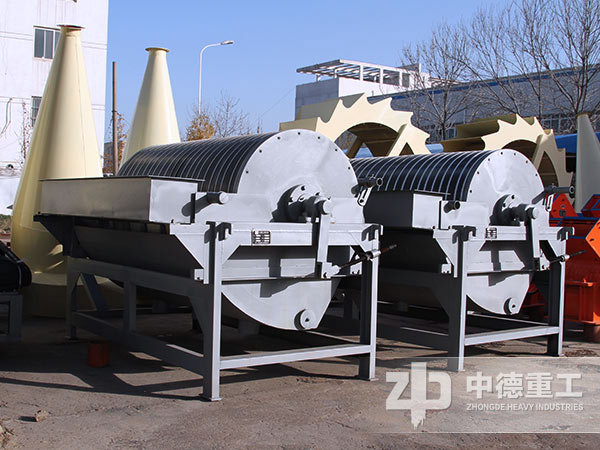

    多台磁选机展示

  • 湿式磁选机

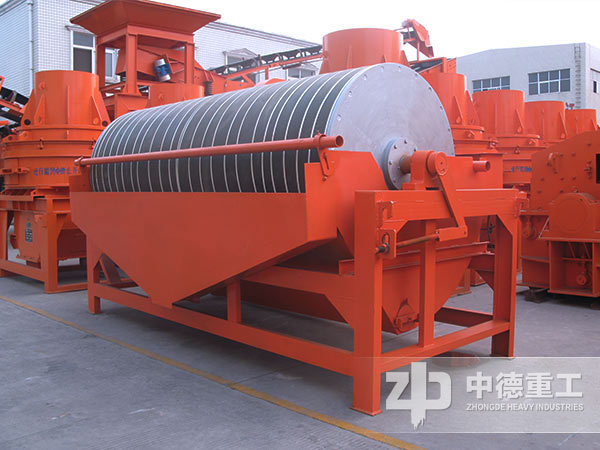

    湿式磁选机

工作原理

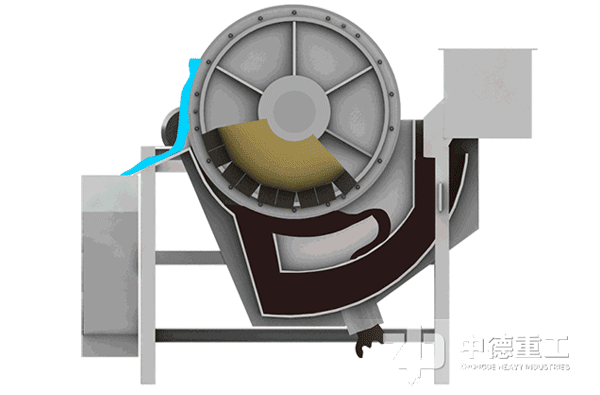

磁选机工作原理

1、磁选机开始工作后,矿浆经给矿箱流入槽体后,在给矿喷水管的水流作用下,矿粒呈松散状态进入槽体的给矿区。在磁场的作用下,磁性矿粒发生磁聚而形成“磁团”或“磁链",“磁团”或“磁链"在矿浆中受磁力作用,向磁极运动,而被吸附在圆筒上。

2、由于磁极的极性沿圆筒旋转方向是交替排列的,并且在工作时固定不动,“磁团”或“磁链”在随圆筒旋转时,由于磁极交替而产生磁搅拌现象,被夹杂在“磁团”或“磁链”中的脉石等非磁性矿物在翻动中脱落下来,最终被吸在圆筒表面的“磁团”或“磁莲”即是精矿。

3、精矿随圆筒转到磁系边缘磁力最弱处,在卸矿水管喷出的冲洗水流作用下被卸到精矿槽中,如果是全磁磁辊,卸矿是用刷辊进行的。非磁性或弱磁性矿物被留在矿浆中随矿浆排出槽外,即是尾矿。

工程案例现场

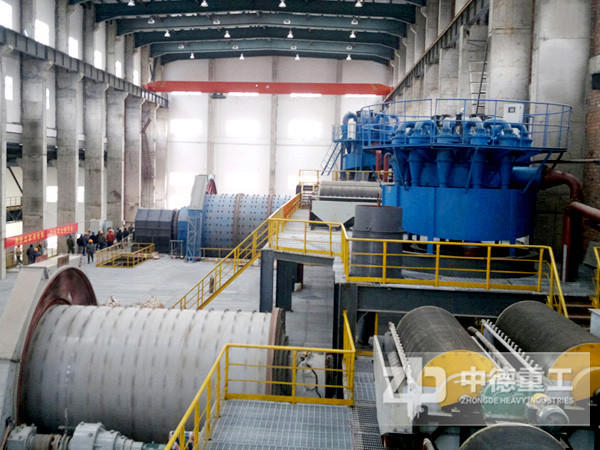

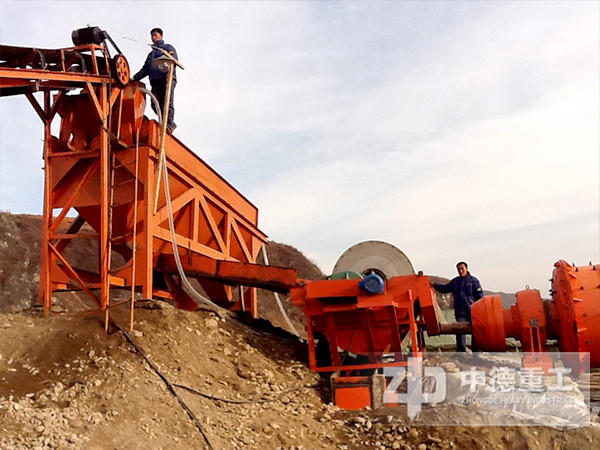

磁选机工作现场 中德磁选机工作现场

性能优势

  • 1 磁选性能好

    具有场强渐变、平滑过渡的大包角磁系,磁场强度高,作用深度大;在磁系结构设计上增加了高性能的永磁体,保证在大流量条件下磁性质不丢失。

  • 2 槽体结构个性化设计

    根据不同的用途和分选条件,各系列磁选机可配置不同的磁系设计和槽体结构,有顺利式、逆流式和半逆流式三种可选。

  • 3 产品质量好

    筒体采用采用不导磁不锈钢并包贴耐磨橡胶,对生产适应能力强,使用寿命长,能能承受较大的给矿量波动、给矿粒度和矿浆浓度的波动。

  • 4 应用领域广

    除赤铁矿、褐铁矿、锰矿、钢渣、云母粉、石英砂等矿物的精选、扫选、粗选外,还可用于燃煤矿、铸造型砂、耐火材料以及其它行业需要用的除铁作业。

技术参数

型号 筒径(mm) 筒长(mm) 圆筒转速(r/min) 给料粒度(mm) 处理量(t/h) 功率(kw)
CTB6012 600 1200 <35 2-0 10-20 1.5
CTB6018 600 1800 <35 2-0 15-30 2.2
CTB7518 750 1800 <35 2-0 20-45 2.2
CTB9018 900 1800 <35 3-0 40-60 3
CTB9021 900 2100 <35 3-0 45-60 3
CTB9024 900 2400 <28 3-0 45-70 4
CTB1018 1050 1800 <20 3-0 50-75 5.5
CTB1021 1050 2100 <20 3-0 50-100 5.5
CTB1024 1050 2400 <20 3-0 60-120 5.5
CTB1218 1200 1800 <18 3-0 80-140 5.5
CTB1224 1200 2400 <18 3-0 85-180 7.5
CTB1230 1200 3000 <18 3-0 100-180 7.5
CTB1530 1500 3000 <14 3-0 170-280 11
